Зажимы соединительные овальные типа СОАС
Зажимы соединительные овальные типа СОАС предназначены для соединения алюминиевых проводов методом местного обжатия. Монтаж зажимов осуществляется при помощи клещей МИ-19а.
Технические характеристики:
| Марка зажима | Марка алюминиевыхи сталеалюминиевых проводовпо ГОСТ 839-80 | Размеры, мм | Прочность заделки провода, кН | Масса, кг | |||||||||||||

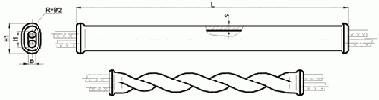

| B | S | H | H1 | L | |||||||||||||
| СОАС-10-3 | АС10/1,8 | 5,00 | 1,5 | 10,6 | 16,0 | 200 | 3,56 | 0,026 | |||||||||
| СОАС-16-3 | АС16АС16/2,7 | 6,25 | 1,7 | 12,5 | 18,9 | 200 | 2,6035,598 | 0,045 | |||||||||
| СОАС-25-3 | А25АС25/4,2 | 7,5 | 1,7 | 15,2 | 21,6 | 250 | 3,9108,366 | 0,05 | |||||||||
| СОАС-35-3 | А35АС35/6,2 | 9,2 | 2,1 | 19,0 | 27,4 | 330 | 5,32212,172 | 0,13 | |||||||||
| СОАС-50-3 | А50АС50/8,0 | 10,5 | 2,3 | 22,0 | 31,0 | 400 | 7,37815,401 | 0,16 | |||||||||
| СОАС-70-3 | А70АС70/11 | 12,5 | 2,6 | 26,0 | 35,4 | 450 | 10,15921,717 | 0,23 | |||||||||
| СОАС-95-3 | А95А120АС95/16АЖ70/39 | 15,0 | 2,6 | 31,0 | 41,0 | 750 | 13,15117,66130,03258,50 | 0,465 | |||||||||
| СОАС-120-3 | А150АС120/19АС120/27 | 17,0 | 3,1 | 35,0 | 46,0 | 900 | 21,71237,36944,518 | 0,76 | |||||||||
| СОАС-150-3 | АС150/19АС150/24АС150/34 | 19,0 | 3,1 | 39,0 | 50 | 1000 | 41,67647,05156,379 | 0,92 | |||||||||
| СОАС-185-3 | А185АС185/24АС150/29АС85/43 | 21,0 | 3,4 | 43,0 | 55,0 | 1000 | 26,84952,26855,85069,990 | 1,21 |
